4.9. Erzeugung von Operationen

Im vorherigen Abschnitt haben wir die relevanten Geometrien für die Bearbeitung des Bauteils festgelegt und können uns jetzt der Erzeugung von Programmen widmen. Vorab sei erwähnt, dass die Wahl einer effizienten Bearbeitungsstrategie stark auf Erfahrung basiert. Um dennoch eine nutzbare Grundlage zu schaffen, sollen im Rahmen dieser Übungsaufgabe die Prinzipien gängiger Bearbeitungsmethoden nähergebracht und erläutert werden.

Um ein Programm zu erzeugen, klicken Sie zunächst in der obenstehenden Toolbar auf den Button Create Operation  (Abbildung "Create Operation").

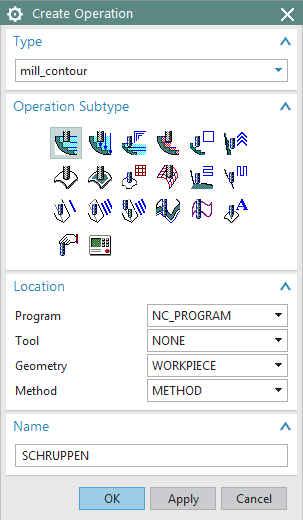

Es öffnet sich sich nun das Fenster Operation erzeugen. In diesem Fenster können Sie alle für die Bearbeitung relevanten Parameter einstellen (Abbildung "Erzeugen einer Operation").



Unter Type wählt man die Fertigungsstrategie aus, das der betrachtete Fertigungsprozess erfordert. Ist das Bauteil auf planare Flächen beschränkt so ist die Strategie Planfräsen (mill_planar)  auszuwählen. Weist das Bauteil dagegen charakteristische Konturen (zylinder- bzw. kreisförmig) auf, so ist unter Typ das Konturfräsen (mill_contour) auszuwählen. Sind im Bauteil Freiformflächen vorhanden, so ist man auf das 5-Achsen-Fräsen (mill_multi_axis) angewiesen. Andere Fertigungsverfahren, die man auswählen kann sind z.B. Bohren (drill) oder Drehen (turning).



Unter Operation Subtype stehen eine Vielzahl von Varianten zur ausgewählten Fertigungsstrategie zur Verfügung. Die Wahl einer geeigneten Variante hängt von der geplanten Bearbeitung ab.



Außerdem lassen sich die Positionsparameter Program, Tool, Geometry und Method entsprechend des geplanten Vorhabens verändern.



Im Folgenden werden wir auf 4 Operationen an der Tasse näher eingehen, die Operationen an dem Zylinderboden im nächsten Kapitel müssen selbständig erarbeitet werden.
