Zusatzaufgabe: EinMassenSchwinger

Diese Aufgabe ist freiwillig.

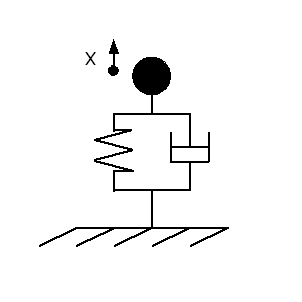

Die Abbildung "Feder-Masse-Schwinger" zeigt eine Masse, die über die Parallelschaltung einer Feder und eines Dämpfers mit dem Boden verbunden ist. Wenn die Masse in x-Richtung ausgelenkt und losgelassen wird schwingt die Masse auf und ab. Die MatLab-Funktion Schwinger.m erstellt einen Graph, der die Schwingung infolge einer festgelegten Auslenkung bei unterschiedlich starker Dämpfung aufzeichnet. Dazu muss der Funktion als Argument die Stärke der Dämpfung übergeben werden.



Ihre Aufgabe ist es eine Funktion zu implementieren, die die Auswirkung unterschiedlicher Dämpfungen auf den Schwingungsvorgang analysiert. Gehen Sie dazu wie folgt vor:

• Erstellen Sie eine neue .m-Datei und speichern Sie sie unter dem Namen Schwinger.m. Kopieren Sie anschließend den gegebenen Quellcode für Schwinger.m in die neue Datei und speichern Sie erneut.
• Erstellen Sie eine zweite Datei Parameterstudie.m
• Implementieren Sie jetzt in Parameterstudie.m eine Funktion, die Schwinger.m mit Dämpfungsstärken zwischen 0,1 und 8,1 in Schritten von 0,4 ausführt und die ausgegebenen Graphen im Portable Network Graphics Format speichert. Beachten Sie dabei, dass jede Datei einen neuen Namen erhalten muss, da sonst die zuletzt gespeicherte überschrieben wird.
