SADT

Mithilfe der Structured Analysis and Design Technique - kurz SADT - werden Datenflüsse und logische Verknüpfungen einer Funktion dargestellt. Das Grundelement ist dabei ein Rechteck auf dessen linker Seite sich die Eingänge, auf seiner rechten Seite die Ausgänge befinden. Zusätzliche Eingänge bilden Steuerungsinformationen und Arbeitsmittel.

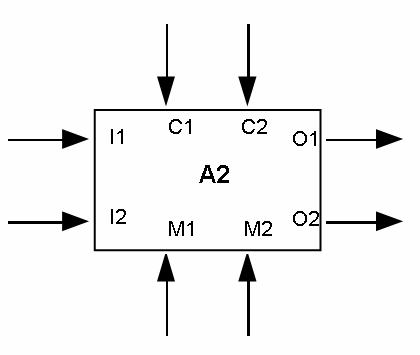

Das Beispielssystem A2 besitzt jeweils zwei der oben genannten Eingänge. Die Buchstaben stehen für:

        - I = Input (Eingangsdaten)
        - O = Output (Ausgangsdaten)
        - C = Control (Steurerung)
        - M = Mechanism (Arbeitsmittel)

Hierbei ist sehr gut zu erkennen wie die Top-Down-Methode funktionert. Zunächst ist es unwichtig wie genau das System die Daten verarbeitet, nur die Eingänge und Ausgänge sind von Interessen. Auch kann mithilfe solcher Boxen ein komplexes System schnell in mehrere kleine Syteme unterteilt werden.
